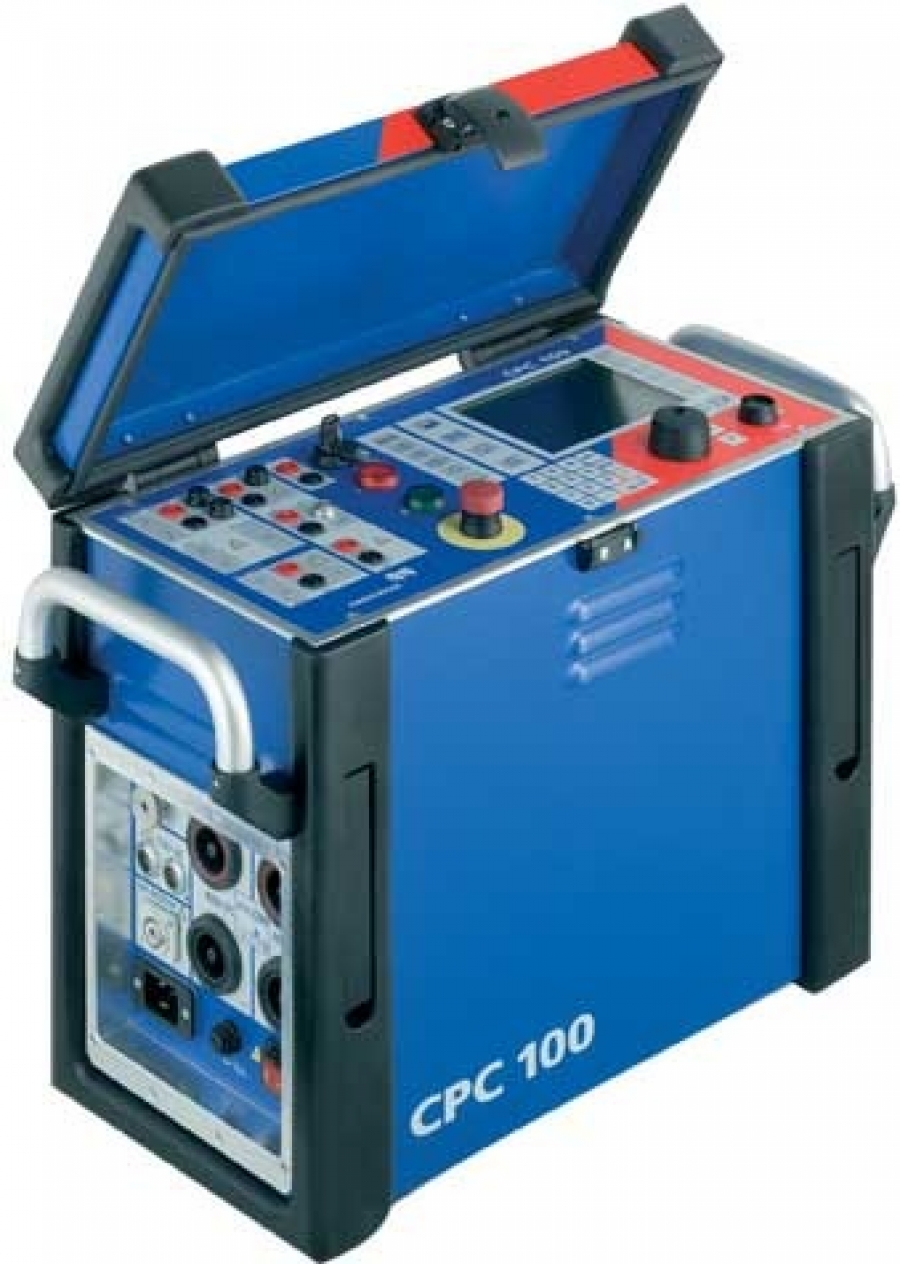

Запатентованная испытательная система заменяет многочисленные отдельные испытательные устройства и предлагает новые, инновационные методы тестирования. Это делает тестирование с помощью CPC 100 экономящей время и рентабельной альтернативой по сравнению с обычными методами тестирования. Несмотря на свои обширные возможности, CPC 100 очень прост в использовании.
С помощью CPC 100 можно проводить испытания различного оборудования:
> трансформаторов тока:
-
Коэффициент трансформации, нагрузка и полярность.
-
Рассогласование по фазе и амплитуде.
-
Кривая возбуждения.
-
Сопротивление обмотки.
-
Вторичная нагрузка.
-
Испытание на электрическую прочность (2 кВ переменного тока).
-
Целостность цепи ТТ.
> трансформаторов напряжения:
-
Коэффициент трансформации, нагрузка и полярность.
-
Рассогласование по фазе и амплитуде.
-
Кривая возбуждения.
-
Сопротивления обмотки.
-
Вторичная нагрузка.
-
Испытание на электрическую прочность (2 кВ переменного тока).
-
Целостность цепи ТН.
> силовых трансформаторов
-
Коэффициент трансформации.
-
Сопротивления обмотки.
-
Испытание переключателя ответвлений.
-
Ток возбуждения.
-
Импеданс короткого замыкания.
> линий электропередачи
> кабелей высокого напряжения (ВН):
-
Импеданс (k-коэффициент).
-
Трансформаторная связь.
> систем заземления:
-
Импеданс заземления.
-
Шаговое напряжение и напряжение прикосновения.
> электрических вращающихся машин
> систем коммутационных устройств с газовой изоляцией
> коммутационных устройств и силовых выключателей:
Сопротивление контактов.
> установок IEC 61850
> защитных реле
Основные характеристики
-
До 800 A или 2000 В мощностью до 5 кВА в частотном диапазоне 15-400 Гц или 400 А постоянного тока.
-
Превосходное подавление помех облегчает измерение слабых сигналов.
-
Удобная транспортировка (всего 29 кг) — идеально для полевых испытаний.
-
Испытательные карты, автоматически генерируемые испытательные процедуры и протоколы испытаний.
-
До 2000 A или 12 кВ с использованием усилителей тока или напряжения.
Испытание с переменной частотой
Изменяемая частота выходного сигнала CPC 100
позволяет использовать испытательные частоты, отличные от частоты сети, и представляет очень эффективное подавление помех, связанных с силовой сетью. Таким образом, CPC 100 способен получить очень точные результаты даже в сильно помехонасыщенных средах.
Еще одним важным преимуществом выполнения измерений на разных частотах является возможность получить больше информации о тестируемом оборудовании.
CPC 100 использует усилители с режимом переключения и методику частотного сдвига для создания переменной частоты выходного сигнала.
Дополнительное оборудование
CP TD1:
испытание коэффициента емкости/утечки (тангенс дельта), диагностика изоляции.
CP CB2:
усилитель тока до 2000 A.
CP CU1:
испытание импедансов линии, заземления и k-коэффициента.
CP SB1:
полностью автоматизированное испытание трехфазных трансформаторов.
