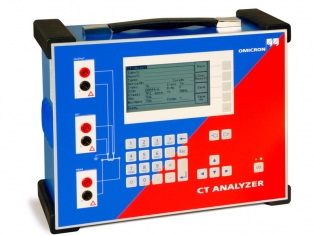

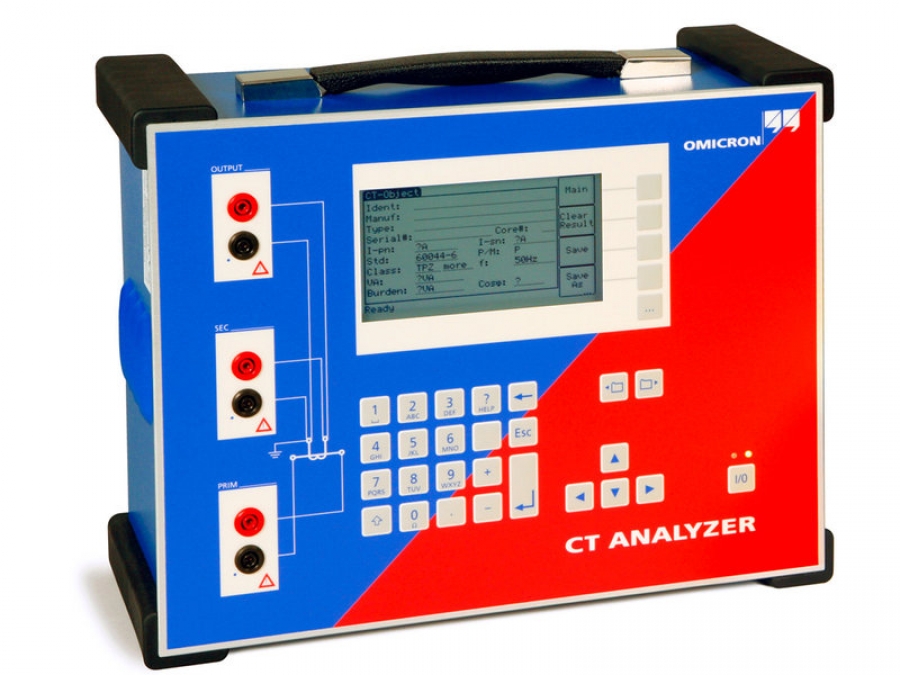

CT Analyzer автоматически определяет все важные параметры ТТ и сравнивает результаты с выбранным стандартом. Согласно стандартам IEC или IEEE устройство оценивает ТТ в течение минуты после нажатия на кнопку.
Это обеспечивает быстрое и экономичное испытание на месте и калибровку измерительных трансформаторов и трансформаторов тока для релейной защиты. Производители ТТ, трансформаторов ВН и распределителей также используют CT Analyzer для испытаний в процессе разработки и производства.
Основные характеристики
-
Самая высокая точность измерения: 0,02 %/1 мин. при калибровке на месте.
-
Малые габариты и вес (< 8 кг), что особенно удобно для испытаний на месте установки.
-
Автоматическая оценка согласно стандартам IEC и IEEE.
-
Короткое время ввода в эксплуатацию (продолжительность автоматического испытания <1 мин.).
-
Превосходная безопасность рабочего места — испытания проводятся при максимальном напряжении в 120 В.
-
Интеграция в программу испытаний с использованием интерфейса с дистанционным управлением.
Применение
С помощью CT Analyzer можно определять следующие значения:
-
Точность коэффициента трансформации и фазового угла с учетом номинальной и подключенной нагрузки.
-
Возбуждение и магнитное насыщение ТТ.
-
Импеданс нагрузки.
-
Сопротивление обмотки.
-
Индуктивность в насыщенном и ненасыщенном режимах.
-
Полярность ТТ.
Дополнительное оборудование
Коммутатор CT SB2 в качестве вспомогательного оборудования к CT Analyzer обеспечивает автоматизированные испытания трансформаторов тока с множественными ответвлениями и исключает затраты времени на сложный перемонтаж проводов.
Анализатор трансформаторов тока CT Analyzer. Техническая информация
