Описание изделия
Типовой ряд compact включает в себя два типа приборов для измерения температуры , включающие в соей малогабаритной и компактной конструкции все что нужно для :
- измерения температуры,
- показания результатов измерения,
- сигналов тревоги и
- дальней передачи телеизмерямой величины
Кроме того, датчики температуры относительно малогабаритные, так что входят во все распространенные предохранительные футляры и лузги трансформаторных термометров.
Температура обмотки измеряется или расчисляется косвенно. Скачок температуры между обмоткой и охлаждающей жидкостью зависит от соответствующего тока в обмотке. Вторичный ток трансформатора пропорциональный току в обмотке трансформатора. Вторичный ток трансформатора питает нагревательный резистор в стрелочном термометре и таким образом вызывает повышение показания действительно измеренной температуры масла (температуры скачка) в соответствии с нагрузкой трансформатора. Таким косвенным образом получается показание средней или максимальной температуры обмотки (= термическое изображение). Настройка тока нагрева проводится через характеристику и осуществляется с помощью потенциометра находящегося в стрелочном термометре. Настройка возможно и на заводе и клиентом.

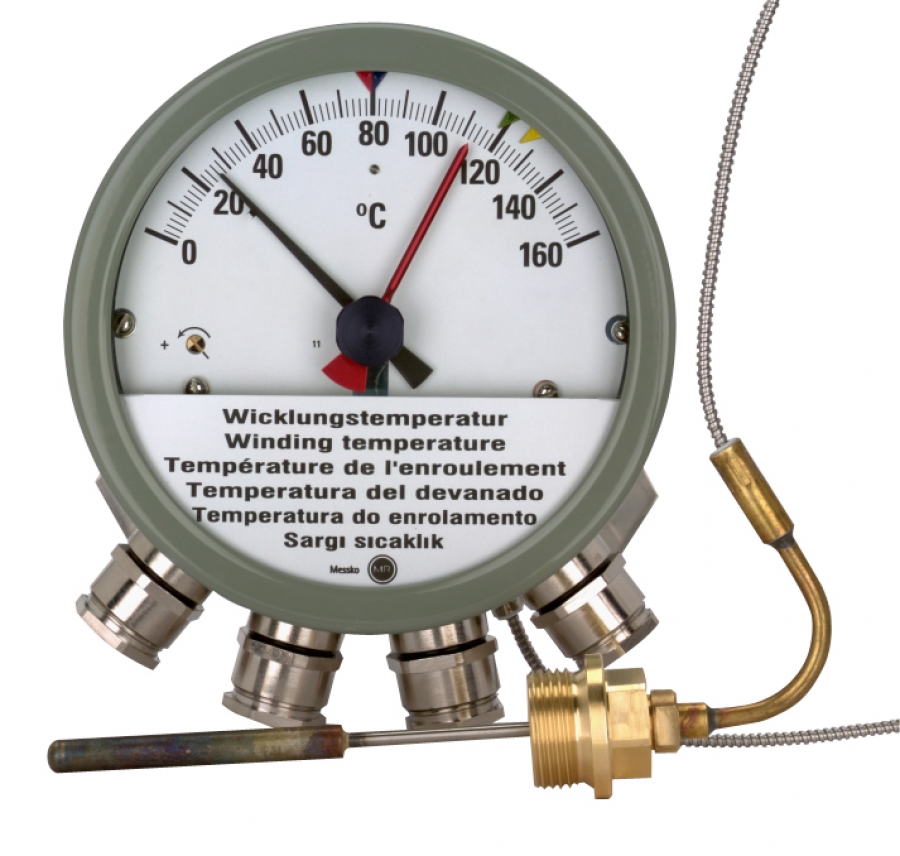

Серия Compact обозначает стрелочные термометры с регулируемыми микровыключателями. Механическая измерительная система работает автономно, независимо от энергии, и остается стабильной и надежной на длительный срок. Стрелочный термометр инсталлируется в футляр монтированный в бак трансформатора и прямо показывает измеренные величины. Стрелочные термометры пригодны для использования в крайних климатических условиях; многослойное ультрафиолетовое безопасное стекло позволяет ясное снятие показаний измеренных величин на десятилетия. Ни грязь ни вода не могут входить в замкнутую систему с ячейкой для измерения давления. На всякий срок службы вы можете работать без повторной регулировки и калибровки.
