Описание изделия

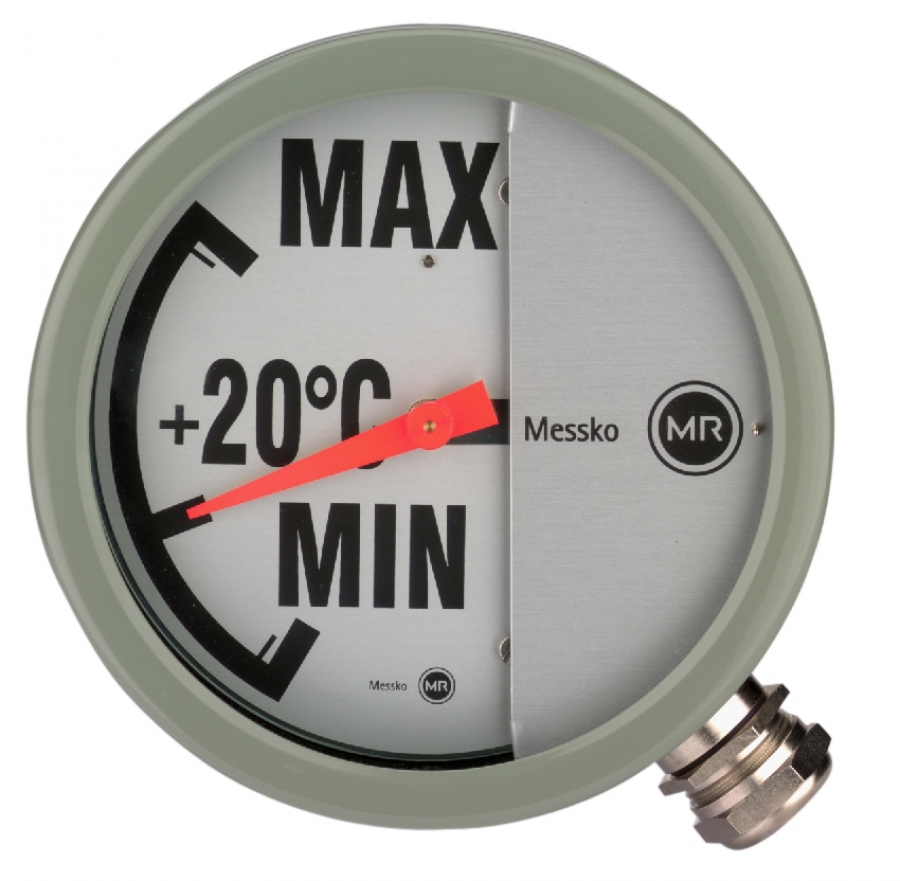

Индикаторы уровня масла типа MTO-ST(F)160(G) представляют собой измерительные приборы с или без коммутирующих контактов. Эти приборы особенно пригодны для измерения уровня масла в расширителе трансформаторов.
Индикатор уровня масла состоит из блока датчика и индикаторного блока, разъемно связанные между собой. Блок датчика имеет маслонепроницаемую фланцевую плиту и прямо встроится в стену бака. Поплавковая штанга переносит движение подъема поплавка на вал. Этот вал связан с осью стрелки в блоке показания через электромагнитное сцепление. Поплавок обычно движется радиально к корпусу.
Вариант "G" поставляется для встраивания в узкие или плоские расширители, которые позволяют только незначительное движение поплавка; в этом случае поплавок движется аксиально к корпусу и показание выдается в отношении 1:1,1:2, 1:3 или 1:4.
Можем поставить датчики уровня заполнения одним или двумья микровыключателями:
- Тип MTO-ST160(G): Регулируемый выключатель предельного значения ( макс. 2 переключающего контакта)
- Тип MTO-STF160(G): Прочно установленные выключатели предельного значения (макс. 3 переключающего контакта)
