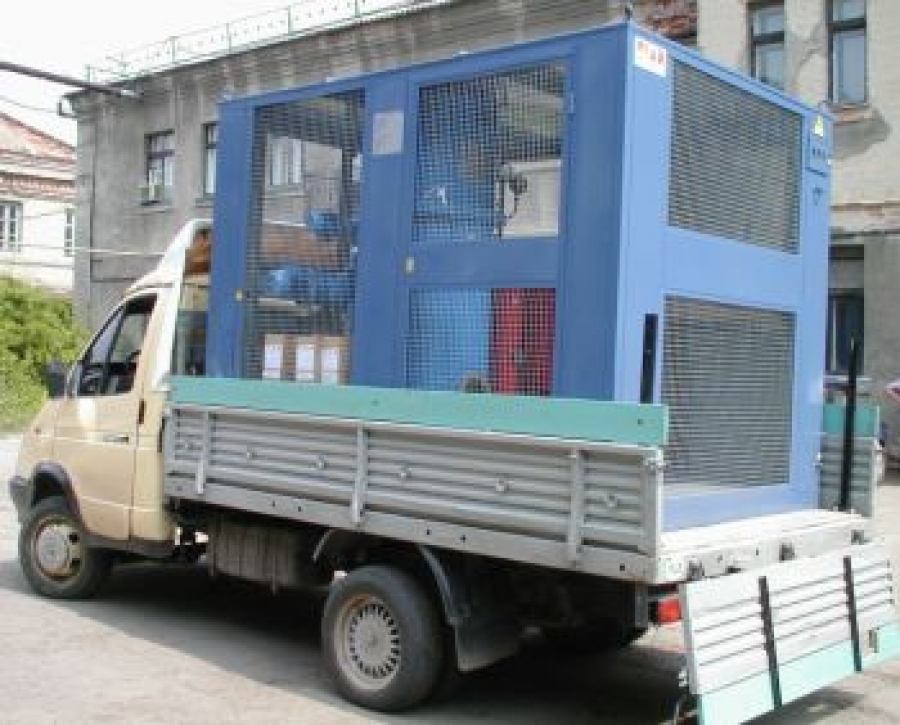

Установка дегазации трансформаторного масла ELMOУBМ-3/6

НАЗНАЧЕНИЕ: Установка предназначена для нагрева, дегазации, осушки и фильтрации трансформаторных масел, заливаемых в маслонаполненные электрические аппараты, например, силовые трансформаторы, а также может использоваться для нагрева электрических аппаратов горячим трансформаторным маслом. Установка применяется в монтажных, ремонтных и эксплуатационных организациях, занимающихся обработкой жидкой и твердой изоляции маслонаполненных электрических аппаратов. Применение установки наиболее эффективно при обработке средних по величине объемов трансформаторного масла, где требуется самое высокое качество очистки.

ПРЕИМУЩЕСТВА: Установка обеспечивает требуемую степень дегазации и осушки трансформаторного масла за один цикл обработки при исходном его влагосодержании до 50 г/т и газосодержании до 10,5% объемных. Конструкция маслонагревателя, а также низкая удельная поверхностная мощность активной части (менее 1,5 Вт/см2) исключает термическое разложение трансформаторного масла в режиме нагрева. Оригинальная бесконтактная схема регулировки мощности позволяет работать в оптимальном режиме нагрева в диапазоне мощностей от 0 до 80 кВт в автоматическом или ручном режимах. Многоступенчатая схема защиты маслонагревателя от перегрева обеспечивает пожарную безопасность и сигнализирует обо всех отклонениях от технологического режима нагрева. Многоступенчатая схема фильтрации с применением гидрофобных унифицированных фильтропакетов из пористого фторопласта гарантирует высокую степень очистки от механических примесей. Ресурс фильтропакетов увеличен за счет самоочистки в процессе фильтрации. Фильтры регенерируются в условиях монтажной площадки. Технология регенерации поставляется вместе с установкой. Установка может комплектоваться системой для определения остаточного газосодержания трансформаторного масла.



Параметр  Значение
Производительность, л/ч:
  •  в режиме нагрева, дегазации, осушки и фильтрации
 2000-4000
  •  в режиме нагрева и фильтрации, не менее
 40000-6000
 Параметры обработанного масла * (за 1 проход):
  •  объемное газосодержание, %, не более
 0,1
  •  массовое влагосодержание, % (г/т), не более
 0,001 (10)
  •  тонкость фильтрации, мкм,** не более
 5
 Параметры обработанного масла * (за 3 прохода):
  •  объемное газосодержание, %, не более
 0,05
  •  массовое влагосодержание, % (г/т) , не более
 0,0003 (3)
  •  тонкость фильтрации, мкм,** не более
 5
 Коэффициент очистки Dx (по ISO 4572)  > 30
 Давление на выходе в режиме нагрева, осушки, дегазации и фильтрации, МПа (кг/см2), не  менее  0,30 (3,0)
 Мощность маслонагревателя, кВт, не более  80
 Максимальная потребляемая мощность, кВт, не более  88
 Номинальное напряжение питания  3 х 380 В, 50 Гц
 Температура масла в режиме обработки, оС  50-60
 Остаточное давление в вакуумной колонне в режиме нагрева, дегазации, осушки и фильтрации, Па  60-200
 Предельная температура масла на выходе установки в режиме нагрева и фильтрации, оС  90
 Остаточное давление при проверке на герметичность в вакуумной колонне, Па, не более  13,3
 Натекание при проверке на герметичность в установке за 1 час, Па, не более  100
 Габаритные размеры, не более, мм: длина х ширина х высота  2600х1600х2000
 Масса, кг  1800

 *  Исходные параметры масла:  объемное газосодержание – не более 10,5%;  массовое влагосодержание – не более 0,005% (50 г/т).
** Класс чистоты трансформаторного масла на выходе установки по ISO 4406,  не ниже 13/10
