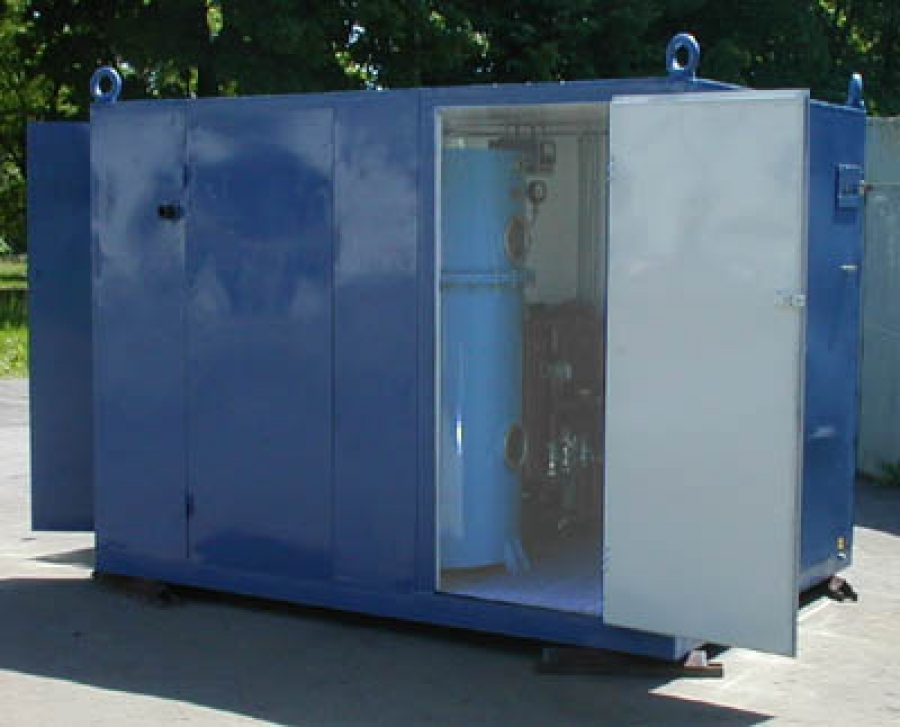

Установка подсушки твердой изоляции «ИНЕЙ»

Установка предназначена для вакуумирования, подсушки или сушки твердой изоляции силовых трансформаторов напряжением до 1150 кВ включительно, баки которых выдерживают остаточное давление 26 Па (0,2 мм.рт.ст.) в процессе их монтажа или ремонта.

Применение установки для трансформаторов, баки которых не выдерживают остаточное давление 26 Па, возможно после усиления бака по согласованию с заводом-изготовителем.

 Параметр Значение
 Быстрота откачки парогазовой смеси из трансформатора при остаточном давлении в нем    26-60 Па, м3/с, не менее  0,4
 Остаточное давление, создаваемое установкой при закрытом входном патрубке, Па, не более  2,6
 Температура поверхности конденсации водяных паров, измеряемая по температуре охлаждающей смеси, oС, не выше:
  •  При применении в качестве хладагента твердой двуокиси углерода  и ацетона
 -70
  •  При применении в качестве хладагента жидкого азота
 -160
  •  Вариант исполнения со встроенным холодильным агрегатом
 -70
 Установленная мощность, кВт  28,5
 Напряжение питания  3 х  380 В, 50 Гц
 Габаритные размеры, мм:    длина х ширина х высота
  •  Блок вакуумный – БВ
 1310х1030х1440
  •  Блок низкотемпературный – БН
 1665х1270х1440
 Масса, кг:
  •  Блок вакуумный – БВ
 1000
  •  Блок низкотемпературный – БН
 1000
